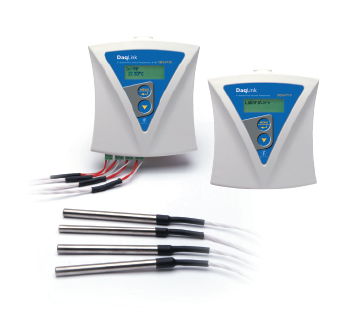

אוגר נתונים עם חיישנים פנימים לטמפרטורה ולחות, עם ארבע  כניסות חיצוניות המסוגלות למדוד מתח, זרם, טמפרטורה, דופק ותדר ,ניתן לחבר אליו בו זמנית עד 4 חישנים חיצונים .מסוג PT100   תחום טמפרטורה 200- מעלות ועד 400 מעלות וטרמוקפלים מסוגים TCJ,TCK,TCT תחום טמפרטורה עד 1000 מעלות. גודל זכרון 59000 דגימות .הDAQLINK- מתחבר ל-USB במחשב  ומזרים את הנתונים לזכרון המחשב בזמן אמיתי. יכול לתת אתראות על חריגות במיל,בsms ועל מסך המחשב. מוזן מספק מתח V12 ומכיל סוללה נטענת לגיבוי .ה- DaqLink מיוצר ב-2 דגמים DBSA710 לטמפרטורה ו-DBSA720 לטמפרטורה ולחות . ה-DAQLINK מספק פתרון רישום נתונים יעיל ומדויק עבור מגוון רחב של יישומים תעשייתיים. נתמך על ידי תוכנת DataSuite. זוהי תוכנה מבוססת WINDOWS מאפשרת הגדרת תצורת האוגר, לניטור נתונים , מציגה את תוצאות הניטור בגרפים וטבלה,.אפשרות לכיול, הגדרת אזעקה, הודעות דוא"ל / SMS, ניהול דוחות נתונים, עדכוני תוכנה ועוד.מותקן בקלות מאתר Fourtec, ..כאשר משולבת תוכנת, DATASUITE  עם תוכנת DATPASS אזי היא תואמת PART 11 CFR 21FDA TITLE  .על ידי תעוד של כל פעילות המשתמש בנוסף לניהול כניסת משתמש ,הרשאות וחתימות אלקטרוניות .



יתרונות DataSuite

  • תצוגת נתונים בגרף, בטבלה, הצגת נתונים סטטיסטיים,ונתונים מקוונים והיסטוריים .
  • קבלת התראות ב- הודעות דוא"ל  וsms-.
  • הפקת דוחות והפצתם בדוא"ל .
  • אפשרות לייצא ל- Excel ו- CSV פורמטים, היסטוגרמה, MKT.
  • תאימות לFDA Title 21 CFR Part 11.

נתונים

INPUT TYPES
  • Range: 4 to 20 mA

• Resolution: 47.6 μA

• Accuracy: ±0.5 %

• Loop impedance: 21 Ω
0 to 50 mV



 • Range: 0 to 50 mV

• Resolution: 37 μV

• Accuracy: ±0.5 %

• Input impedance: 25 MΩ

• Max voltage: 3.2 V
0 to 1 V



 • Range: 0 to 1 V

• Resolution: 200 μV

• Accuracy: ±0.5 %

• Input impedance: 25 MΩ

• Max voltage: 3.2 V
Temperature PT-100 (2-wires)



 • Range: -200 to 400 ˚C

• Resolution: 0.1 ˚C

• Accuracy:
-200 to -60 ˚C: ±0.5 %

-60 to 60 ˚C: ±0.3 ˚C

60 to 400 ˚C: ±0.5 %
Temperature Thermocouple J



 • Range: -200 to 1,000 ˚C

• Resolution: 0.1 ˚C

• Accuracy:
-200 to -60 ˚C: ±0.5 %

-60 to 60 ˚C: ±0.5 ˚C

60 to 1,000 ˚C: ±0.5 %

• Cold junction compensation error: ±0.3 ºC
Temperature Thermocouple K



 • Range: -200 to 1,000 ºC

• Resolution: 0.1 ˚C

• Accuracy:
-200 to -60 ˚C: ±0.5 %

-60 to 60 ˚C: ±0.5 ˚C

60 to 1,000 ˚C: ±0.5 %

• Cold junction compensation error: ±0.3 ˚C
Temperature Thermocouple T



 • Range: -200 to 400 ˚C

• Resolution: 0.1 ˚C

• Accuracy:
-200 to -60 ˚C: ±0.5 %

-60 to 60 ˚C: ±0.5 ˚C

60 to 400 ˚C: ±0.5 %

• Cold junction compensation error: ±0.3 ˚C
Frequency (input 4 only) • Range: 20 Hz to 4 KHz

• Input signal: 0 to 5 V

• Input impedance: 470 Ω
Pulse Counter (input 4 only)



 • Range: 1 to 65,536 counts

• Resolution: 1 count

• Frequency range: 0 to 4,000 Hz

• Input signal: 0 to 3.2 V

• Input impedance: 470 Ω
Contact • Range: Open/Closed
Internal Temperature



 • Range: -20 to 50 ˚C

• Accuracy: ±0.3 ˚C

• Resolution: 0.1 ˚C

OUTPUTS
External Power Excitation (transducers usage) • 12 VDC @ 300 mA

• Reset fuse overload protection
Dry Contact Alarm Output



 • Open collector

• Close position resistance: 50 Ω

• Max. Load: 50 mA, 3 V DC

LOGGER SAMPLING FEATURES
          • Memory capacity: ~59,000 samples (depending on logger configuration)

• Sampling rate: One every second to one every 18 hours

• Channel separation: 80 dB

HARDWARE SPECIFICATIONS
Display



 • 2-row LCD

• 16 character display
Memory Modes



 • Cyclic/Non-cyclic

• Push to Run

• Pause logging
Power Supply



 • Internal rechargeable 4.8 V, 800 mAh NiMH battery

• External 12 V DC input @ 300 mA 3.6 VA

•  Battery Life: Up to 10 months, depending on logger configuration
Operating Temperature Range -20 to 50 ˚C
PC Communication • USB 2.0 compliance

• Mini USB type B cable
Casing



 • Plastic PC-ABS

• Dimensions: 104 x 93 x 27 mm

• Weight: 153 g

• Supports table and wall mounting
Man Machine Interface • Two-button keypad operation
Standards Compliance • CE, FCC, IC Canada

• Water and dust proof: IP54
